การปกป้องกริดแบบแยกเฟส: เหตุใดอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่จึงต้องการตัวป้องกันแรงดันไฟฟ้ามาตรฐานของสหรัฐอเมริกาโดยเฉพาะ

คำตัดสินโดยตรงเกี่ยวกับความไม่เสถียรของกริดและการป้องกันพลังงานอัตโนมัติ

อุปกรณ์ไฟฟ้าสมัยใหม่ที่ทำงานบนโครงข่ายของสหรัฐอเมริกาจำเป็นต้องมีการป้องกันเชิงรุก เนื่องจากสายจ่ายสาธารณูปโภคมาตรฐานมีความเสี่ยงโดยธรรมชาติต่อความผันผวนแบบไดนามิกที่อยู่ไกลเกินกว่าสายฟ้าฟาดธรรมดา ก ตัวป้องกันแรงดันไฟฟ้ามาตรฐานของสหรัฐอเมริกา เป็นกลไกการป้องกันที่ขาดไม่ได้ ที่คอยติดตามมาตรฐานอย่างแข็งขัน 120V AC เฟสเดียว (หรือ 240V แบบแยกเฟส) จะตัดการเชื่อมต่อโหลดที่มีความละเอียดอ่อนทันทีเมื่อแรงดันไฟฟ้าลดลงต่ำกว่า 104V เอซี (แรงดันตก) หรือไต่ขึ้นเหนือ 132V เอซี (แรงดันไฟเกิน) แม้ว่าแถบไฟกระชากมาตรฐานจะจัดการกับไฟกระชากชั่วคราวที่มีพลังงานสูงในช่วงเวลาไมโครวินาที แต่แถบไฟกระชากกลับมองไม่เห็นสภาวะแรงดันไฟฟ้าเกินและแรงดันไฟฟ้าต่ำอย่างต่อเนื่อง ซึ่งเรียกขานกันว่าคลื่นและไฟตก ซึ่งจะทำลายคอมเพรสเซอร์ของอุปกรณ์ แผงควบคุมดิจิทัล และอุปกรณ์จ่ายไฟโหมดสวิตช์

เพื่อรักษาความปลอดภัยทรัพย์สินอันมีค่าสำหรับที่อยู่อาศัยและเชิงพาณิชย์เบา การใช้ตัวป้องกันแรงดันไฟฟ้าตรวจจับอัตโนมัติโดยเฉพาะพร้อมตัวหน่วงเวลาในตัวเป็นวิธีเดียวที่เชื่อถือได้ในการป้องกันความล้มเหลวของฮาร์ดแวร์ระบบ โครงข่ายไฟฟ้ามักประสบกับความผิดปกติในการสลับโหลด การเสื่อมสภาพทางกายภาพของโครงข่าย และสภาวะ "เป็นกลางแบบลอยตัว" เป็นประจำ เหตุการณ์เหล่านี้ส่งผลให้อุปกรณ์ที่เชื่อมต่อเกิดการเปลี่ยนแปลงของแรงดันไฟฟ้าที่รุนแรง ด้วยการบังคับให้ตัดการเชื่อมต่อทางกายภาพอย่างหนักและทำให้เกิดช่วงหน่วงเพื่อให้กริดมีเสถียรภาพ ตัวป้องกันแรงดันไฟฟ้าจะป้องกันการหมุนเวียนของพลังงานอย่างรวดเร็วแบบทำลายล้างซึ่งอ้างว่ามีคอมเพรสเซอร์และหน่วยควบคุมอิเล็กทรอนิกส์หลายพันตัวต่อปี

หากไม่มีการตรวจสอบแรงดันไฟฟ้าแบบแอคทีฟโดยใช้รีเลย์ เครื่องใช้ไฟฟ้าจะมีความเสี่ยงอย่างต่อเนื่องที่จะเกิดการเสื่อมสภาพโดยไร้เสียง เจ้าของบ้านหรือผู้ประกอบการเชิงพาณิชย์ทั่วไปในสหรัฐฯ เชื่ออย่างผิดๆ ว่าแถบป้องกันไฟกระชากแบบมาตรฐานให้ความคุ้มครองที่สมบูรณ์ ในความเป็นจริง เหตุการณ์แรงดันไฟฟ้าเกินที่กินเวลานานหลายนาทีจะหลีกเลี่ยงส่วนประกอบปราบปรามแบบพาสซีฟเหล่านี้ได้อย่างง่ายดาย นำไปสู่ปัญหาความร้อนเฉพาะที่และตัวควบคุมล้มเหลวในทันที การลงทุนในอุปกรณ์ป้องกันแรงดันไฟฟ้าอัตโนมัติคุณภาพสูงถือเป็นขั้นตอนทางวิศวกรรมเชิงป้องกันที่สำคัญ เพื่อรักษาเสถียรภาพการจ่ายพลังงาน ณ จุดที่ใช้

การถอดรหัสสถาปัตยกรรมกริดไฟฟ้าแบบแยกเฟสของสหรัฐอเมริกา

เพื่อทำความเข้าใจว่าเหตุใดการป้องกันแรงดันไฟฟ้าจึงมีความสำคัญมากในอเมริกาเหนือ เราต้องตรวจสอบสถาปัตยกรรมเฉพาะของระบบจำหน่ายไฟฟ้าของสหรัฐอเมริกา โครงสร้างที่อยู่อาศัยและเชิงพาณิชย์เบาส่วนใหญ่ในสหรัฐอเมริกามีการจัดหาแบบเฟสเดียว ระบบไฟแยกเฟส 120V/240V ที่ได้มาจากขดลวดทุติยภูมิของหม้อแปลงไฟฟ้าสาธารณูปโภคโดยมีสายดินเป็นกลางแตะตรงกลางที่ทางเข้าบริการ การตั้งค่านี้ให้ขาจ่ายไฟ 120V ที่แตกต่างกันสองตัว (สาย 1 และสาย 2) ซึ่งมีเฟส 180 องศาต่อกัน ควบคู่ไปกับตัวนำไฟฟ้าที่เป็นกลางที่ใช้ร่วมกัน

อันตรายจากการลอยตัวเป็นกลาง

สภาวะแรงดันไฟฟ้าเกินเรื้อรังที่รุนแรงที่สุดในระบบแยกเฟสของสหรัฐอเมริกา เกิดขึ้นเมื่อตัวนำที่เป็นกลางที่ใช้ร่วมกันเสื่อมสภาพ หลวม หรือขาดโดยสิ้นเชิง ซึ่งเป็นปรากฏการณ์ที่รู้จักในวิศวกรรมไฟฟ้าว่าเป็น ลอยตัวเป็นกลาง . เมื่อการเชื่อมต่อที่เป็นกลางล้มเหลว จุดอ้างอิงสำหรับขา 120V ทั้งสองขาจะหายไป แรงดันไฟฟ้าที่ขาแต่ละข้างจะไม่ถูกยึดไว้ที่ 120V อีกต่อไปเมื่อเทียบกับกราวด์ แทน แรงดันไฟฟ้าจะแบ่งข้ามสองบรรทัดโดยอิงตามอัตราส่วนของโหลดที่เชื่อมต่ออย่างเคร่งครัด

ตัวอย่างเช่น หากสาย 1 มีอุปกรณ์ที่มีความต้านทานต่ำทำงาน (เช่น ไมโครเวฟหรือเครื่องทำความร้อนพื้นที่) และสาย 2 มีโหลดที่มีความต้านทานสูงเชื่อมต่ออยู่ (เช่น โทรทัศน์หรือตัวควบคุมไฟ LED) แรงดันไฟฟ้าบนสาย 2 จะเพิ่มขึ้นทันทีเป็น 180V AC หรือสูงกว่า ขณะที่บรรทัดที่ 1 ยุบลงไป 60V เอซี . สถานะที่ไม่สมดุลนี้จะทำให้แผงควบคุมบนสาย 2 ทอดทันที และทำให้มอเตอร์หยุดทำงานบนสาย 1 อุปกรณ์ป้องกันไฟกระชากแบบมาตรฐานยังคงเป็นแบบพาสซีฟโดยสิ้นเชิงในระหว่างเหตุการณ์นี้ เนื่องจากแรงดันไฟฟ้าไม่เกินเกณฑ์การหนีบ (ซึ่งโดยทั่วไปคือ 330V หรือสูงกว่าเมื่อเทียบกับพื้น) มีเพียงตัวป้องกันแรงดันไฟฟ้าเฉพาะซึ่งประเมินแรงดันไฟฟ้า RMS (Root Mean Square) อย่างต่อเนื่องเท่านั้นที่สามารถตรวจจับการเปลี่ยนแปลงนี้และแยกโหลดก่อนที่ความเสียหายจะเกิดขึ้น

นอกจากนี้ การดำเนินการด้านสาธารณูปโภคที่แปลเป็นภาษาท้องถิ่นมักจะทำให้เกิดการเปลี่ยนแปลงชั่วคราวในสมดุลของกริด พื้นที่อุตสาหกรรมที่ใช้สายจำหน่ายร่วมกับเขตที่อยู่อาศัยจะทำให้วงจรในครัวเรือนได้รับสินใต้แบบเหนี่ยวนำเมื่อเปิดหรือปิดวงจรของเครื่องจักรกลหนัก ความผันผวนเหล่านี้สามารถกระตุ้นให้เกิดไฟเพิ่มขึ้นเฉพาะจุดซึ่งอยู่ที่ประมาณ 140V AC เป็นเวลาหลายวินาที ซึ่งนานพอที่จะทำลายกำแพงฉนวนหลักในเครื่องใช้ไฟฟ้าภายในบ้าน แต่สั้นพอที่จะหลบหนีจากเบรกเกอร์นิรภัยมาตรฐานได้

กลไกความเสียหายจากแรงดันไฟเกินและแรงดันต่ำ

ความผิดปกติของแรงดันไฟฟ้าอย่างต่อเนื่องโจมตีอุปกรณ์สมัยใหม่ด้วยสองวิธีที่แตกต่างกันอย่างชัดเจน ขึ้นอยู่กับว่าสายไฟสูงเกินไปหรือต่ำเกินไป การทำความเข้าใจกลไกความเสียหายทางกายภาพเหล่านี้แสดงให้เห็นว่าเหตุใดการป้องกันไฟกระชากขั้นพื้นฐานจึงไม่เพียงพอสำหรับความปลอดภัยของระบบโดยสมบูรณ์

การเสื่อมสภาพของแรงดันไฟฟ้าเกิน

แรงดันไฟเกินคงที่ (แรงดันไฟฟ้าเกิน 132V AC บนสาย 120V ที่กำหนด) จ่ายกระแสไฟฟ้ามากเกินไปผ่านวงจรคาปาซิทีฟและตัวต้านทาน ซึ่งเร่งการสร้างความร้อนตามกฎข้อแรกของจูล ความร้อนเกินพิกัดนี้จะสลายชั้นฉนวนอิเล็กทริกด้วยกล้องจุลทรรศน์ในเซมิคอนดักเตอร์ นำไปสู่การลัดวงจรภายในชุดควบคุมไมโครโปรเซสเซอร์ นอกจากนี้ วาริสเตอร์แบบรวม (MOV) ภายในอุปกรณ์ป้องกันไฟกระชากพื้นฐานอาจทำให้เกิดความร้อนมากเกินไปและล้มเหลวอย่างร้ายแรงหากสัมผัสกับแรงดันไฟฟ้าเกินเป็นเวลานาน ซึ่งบางครั้งก็ทำให้เกิดอันตรายจากไฟไหม้เฉพาะที่

แรงดันไฟฟ้าต่ำและความเสียหายของมอเตอร์

แรงดันไฟฟ้าต่ำหรือ "ไฟดับ" (ซึ่งแรงดันไฟฟ้าลดลงต่ำกว่า 104V AC) เป็นอันตรายต่อโหลดอุปนัยโดยเฉพาะ รวมถึงคอมเพรสเซอร์สุญญากาศที่พบในเครื่องปรับอากาศ ตู้เย็น และปั๊มความร้อน มอเตอร์เหนี่ยวนำอาศัยแรงดันไฟฟ้าที่เสถียรเพื่อสร้างแรงบิดแม่เหล็กที่จำเป็นในการหมุน เมื่อแรงดันไฟฟ้าในการทำงานลดลง สลิปของมอเตอร์จะเพิ่มขึ้น และมอเตอร์จะต้องดึงออก เป็นปัจจุบันมากขึ้นอย่างเห็นได้ชัด เพื่อตอบสนองความต้องการโหลดทางกล กระแสไฟฟ้าที่เพิ่มขึ้นนี้ทำให้เกิดความเครียดจากความร้อนอย่างรุนแรงในขดลวดมอเตอร์ ส่งผลให้ฉนวนเคลือบฟันป้องกันบาง ๆ ละลาย

หากแรงดันไฟฟ้าลดลงต่ำเกินไป มอเตอร์จะไม่สามารถเกินข้อกำหนดแรงบิดเริ่มต้นและเข้าสู่ a สถานะล็อคโรเตอร์ . ในระหว่างเหตุการณ์ล็อคโรเตอร์ กระแสไฟพุ่งขึ้นถึงค่าสูงสุด สะดุดความร้อนเกินพิกัดอย่างรวดเร็ว หรือมอเตอร์คอมเพรสเซอร์ไหม้อย่างถาวรหากสวิตช์ระบายความร้อนเหล่านั้นไม่ทำงาน

ในอุปกรณ์อิเล็กทรอนิกส์ดิจิทัล แรงดันไฟฟ้าต่ำอาจทำให้วงจรลอจิกเข้าสู่สถานะที่ไม่ได้กำหนด ส่งผลให้ข้อมูลเสียหาย ข้อผิดพลาดในการเขียนหน่วยความจำ และระบบล่มแบบสุ่ม แหล่งจ่ายไฟแบบโหมดสวิตช์ (SMPS) จะพยายามชดเชยแรงดันไฟฟ้าอินพุตต่ำโดยการดึงกระแสไฟฟ้ามากขึ้นเพื่อรักษากำลังไฟเอาต์พุตที่ต้องการ ทำให้เกิดความเครียดอย่างมากกับทรานซิสเตอร์สวิตชิ่งหลัก และทำให้พวกมันทำงานที่อุณหภูมิสูงจนเป็นอันตราย

พารามิเตอร์ทางเทคนิคที่สำคัญของตัวป้องกันแรงดันไฟฟ้ามาตรฐานของสหรัฐอเมริกา

เมื่อประเมินตัวป้องกันแรงดันไฟฟ้ามาตรฐานของสหรัฐอเมริกาสำหรับการรวมที่อยู่อาศัยหรือเชิงพาณิชย์ ข้อกำหนดทางวิศวกรรมที่แตกต่างกันหลายประการจะกำหนดประสิทธิภาพและความน่าเชื่อถือของสนาม ค่ามาตรฐานได้รับการปรับแต่งให้สอดคล้องกับ ANSI C84.1 ซึ่งกำหนดพิกัดแรงดันไฟฟ้าที่ต้องการสำหรับระบบไฟฟ้ากระแสสลับในสหรัฐอเมริกา

การรวมตัวของ ตั้งเวลาหน่วงเวลาอัจฉริยะที่ปรับได้ ถือเป็นคุณลักษณะการป้องกันที่สำคัญที่สุดของระบบเหล่านี้ เมื่อเกิดความผิดปกติของกริด สายไฟฟ้ามักจะประสบปัญหาการหยุดกลางคันอย่างรวดเร็วและต่อเนื่อง เนื่องจากตัวปิดอัตโนมัติบนสายจ่ายไฟฟ้าพยายามที่จะแก้ไขข้อผิดพลาดชั่วคราว หากไม่มีตัวจับเวลาหน่วงเวลา เครื่องใช้ไฟฟ้ามาตรฐานจะต้องเผชิญกับวงจรพลังงานที่ลุกลามอย่างรวดเร็ว

สำหรับเครื่องใช้ไฟฟ้าที่ใช้คอมเพรสเซอร์ถือเป็นอันตรายอย่างยิ่ง หากปิดคอมเพรสเซอร์ตู้เย็น ก๊าซสารทำความเย็นจะยังคงอยู่ที่แรงดันสูงที่ฝั่งระบายของปั๊ม หากเปิดสวิตช์อีกครั้งทันทีภายในไม่กี่วินาที มอเตอร์จะขาดแรงบิดเริ่มต้นที่จะหมุนตามแรงดันที่ส่วนหัวสูงนี้ ส่งผลให้ดึงกระแสไฟที่ล็อกของโรเตอร์ไว้จนกว่าสวิตช์โอเวอร์โหลดความร้อนภายในจะตัดการทำงาน ก รอบการหน่วงเวลาขั้นต่ำ 3 นาที ช่วยให้มั่นใจได้ว่าแรงดันสารทำความเย็นจะเท่ากันก่อนที่คอมเพรสเซอร์จะรีสตาร์ท ซึ่งจะช่วยยืดอายุการใช้งานโดยรวมของคอมเพรสเซอร์ได้อย่างมาก

ตัวป้องกันแรงดันไฟฟ้าขั้นสูงใช้ไมโครคอนโทรลเลอร์แบบดิจิทัลที่จะสุ่มตัวอย่างรูปคลื่น AC ขาเข้าหลายร้อยครั้งต่อวินาทีเพื่อคำนวณแรงดันไฟฟ้า True RMS ซึ่งจะช่วยป้องกันการสะดุดที่ผิดพลาดซึ่งเกิดจากการบิดเบือนฮาร์มอนิกในช่วงสั้น ๆ หรือกระแสกระชากสตาร์ทมอเตอร์ ไมโครคอนโทรลเลอร์สามารถแยกความแตกต่างระหว่างการจุ่มวงจรย่อยที่ไม่เป็นอันตรายและไฟตกต่ำกว่าแรงดันของแท้อย่างต่อเนื่อง เพื่อให้มั่นใจว่าระบบมีเวลาทำงานสูงพร้อมทั้งให้การป้องกันที่เต็มประสิทธิภาพ

การวิเคราะห์ทางวิศวกรรมเปรียบเทียบประเภทการป้องกันไฟฟ้า

ในตลาดมักเกิดความสับสนเกี่ยวกับความแตกต่างระหว่างอุปกรณ์ป้องกันไฟกระชากแบบมาตรฐาน (SPD) อุปกรณ์ป้องกันแรงดันไฟฟ้าอัตโนมัติ (AVP) และอุปกรณ์จ่ายไฟสำรอง (UPS) แต่ละเทคโนโลยีมีเป้าหมายไปที่ความผิดปกติของกริดที่แตกต่างกันโดยพื้นฐาน

อุปกรณ์ป้องกันไฟกระชาก (SPD)

SPD ได้รับการออกแบบมาเพื่อจัดการกับแรงดันไฟฟ้าที่เพิ่มขึ้นอย่างรวดเร็วระดับนาโนวินาทีถึงไมโครวินาทีที่เกิดจากฟ้าผ่าหรือเหตุการณ์สวิตช์แบบเหนี่ยวนำ พวกเขาใช้วาริสเตอร์ของโลหะออกไซด์ (MOV) เพื่อแบ่งพลังงานไฟฟ้าแรงสูงส่วนเกินลงสู่เส้นทางกราวด์โดยตรง อย่างไรก็ตาม SPD ไม่สามารถควบคุมแรงดันไฟฟ้าได้ หากแรงดันไฟฟ้าของสายกริดเพิ่มขึ้นเป็น 145V AC และคงอยู่ที่นั่นเป็นเวลาหลายนาทีหรือหลายชั่วโมง SPD จะยอมให้แรงดันไฟฟ้าทำลายล้างส่งผ่านโดยตรงไปยังโหลดหรือเกิดความร้อนสูงเกินไป และเผาไหม้โดยพยายามจะยึดการบวมของพลังงานที่ยั่งยืน

ตัวป้องกันแรงดันไฟฟ้าอัตโนมัติ (AVP)

AVP เป็นรีเลย์ตรวจสอบที่ใช้งานอยู่ พวกเขาไม่พยายามระงับหรือดูดซับแรงดันไฟฟ้าเกินอย่างต่อเนื่อง แต่จะทำหน้าที่เป็นสวิตช์อิเล็กทรอนิกส์ความเร็วสูงแทน เมื่อแรงดันไฟฟ้าเคลื่อนไปนอกขีดจำกัดการทำงานที่ปลอดภัย รีเลย์โซลิดสเตตหรือแม่เหล็กภายในจะเปิดวงจรโดยแยกโหลด ไม่จำเป็นต้องใช้วัสดุสิ้นเปลืองและไม่เสื่อมสภาพเมื่อเวลาผ่านไปเมื่อตัดการเชื่อมต่อเหตุการณ์ไฟฟ้าแรงสูง

เครื่องสำรองไฟ (UPS)

UPS จัดให้มีการสำรองพลังงานที่ใช้งานอยู่โดยใช้แบตเตอรี่ตะกั่วกรดหรือแบตเตอรี่ลิเธียมภายใน ระบบ UPS แบบออนไลน์ที่มีการแปลงสองเท่าให้การป้องกันในระดับสูงสุดโดยการแก้ไข AC ขาเข้าเป็น DC อย่างต่อเนื่อง จากนั้นแปลงกลับไปเป็นคลื่นไซน์ AC ที่แยกเดี่ยวและสะอาด แม้ว่าจะมีประสิทธิภาพสูง แต่ก็มีราคาแพง ใหญ่ ต้องเปลี่ยนแบตเตอรี่เป็นประจำ และมีค่าใช้จ่ายสูงสำหรับการใช้งานอุปกรณ์ขนาดใหญ่ เช่น ระบบ HVAC เครื่องทำความเย็นเชิงพาณิชย์ และเครื่องจักรที่ใช้มอเตอร์ขนาดใหญ่

การประเมินประเภทของระบบ: การเปรียบเทียบอุปกรณ์

เพื่อช่วยวิศวกรและผู้จัดการสิ่งอำนวยความสะดวกในการเลือกกลยุทธ์การป้องกันที่เหมาะสม ตารางต่อไปนี้จะเปรียบเทียบวิธีที่แต่ละเทคโนโลยีจัดการกับเหตุการณ์กริดทั่วไป

ตามรายละเอียดตารางที่ 2 รูปแบบการป้องกันที่สมดุลมักจะรวมทั้ง SPD และ AVP ในการออกแบบระบบไฟฟ้าสมัยใหม่ SPD ได้รับการติดตั้งที่แผงหลักเพื่อดูดซับไฟกระชากพลังงานสูงจากฟ้าผ่า ในขณะที่ AVP ดาวน์สตรีมถูกติดตั้งในอุปกรณ์แต่ละชิ้นเพื่อป้องกันไฟตก ไฟกลางลอย และไฟกระชากเพื่อการกู้คืนสาธารณูปโภค การกำหนดค่าแบบหลายชั้นนี้เรียกว่า "กลยุทธ์การป้องกันไฟกระชากและแรงดันไฟฟ้าที่ประสานกัน" ซึ่งปรับอายุการใช้งานของอุปกรณ์และความปลอดภัยในการปฏิบัติงานให้เหมาะสม

กลยุทธ์การติดตั้งที่เหมาะสมที่สุด: จุดใช้งานเทียบกับทั้งบ้าน

การใช้การป้องกันแรงดันไฟฟ้าที่มีประสิทธิผลต้องใช้แนวทางเชิงกลยุทธ์แบบหลายชั้น ขึ้นอยู่กับงบประมาณ อัตราการใช้อาคาร และความหนาแน่นของอุปกรณ์ที่สำคัญ ระบบต่างๆ จะถูกใช้งานทั้งที่ทางเข้าบริการไฟฟ้าหลักหรือโดยตรงที่เครื่องใช้ไฟฟ้าที่มีมูลค่าสูงแต่ละเครื่อง

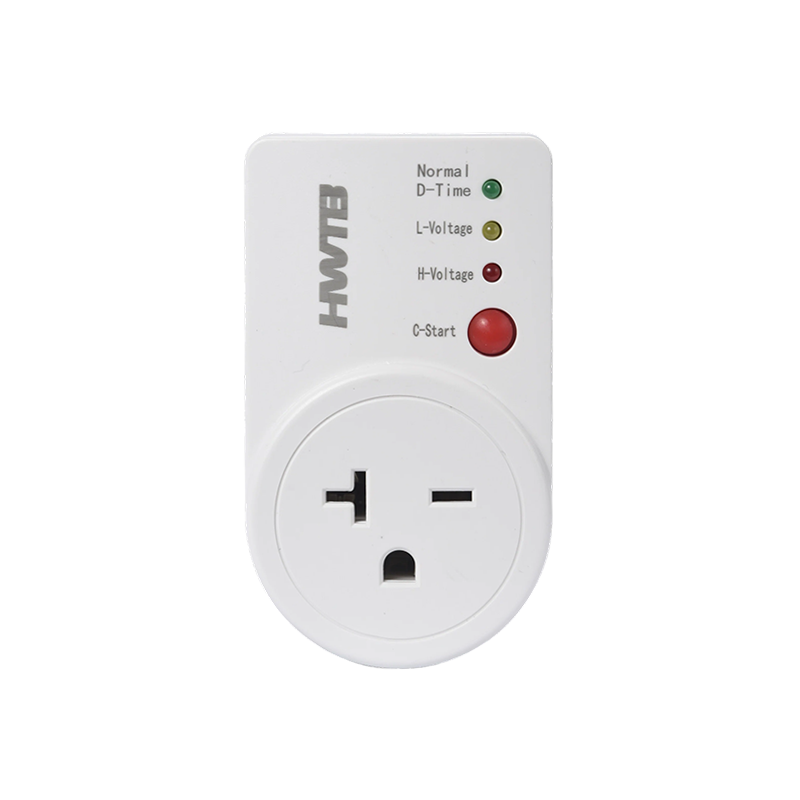

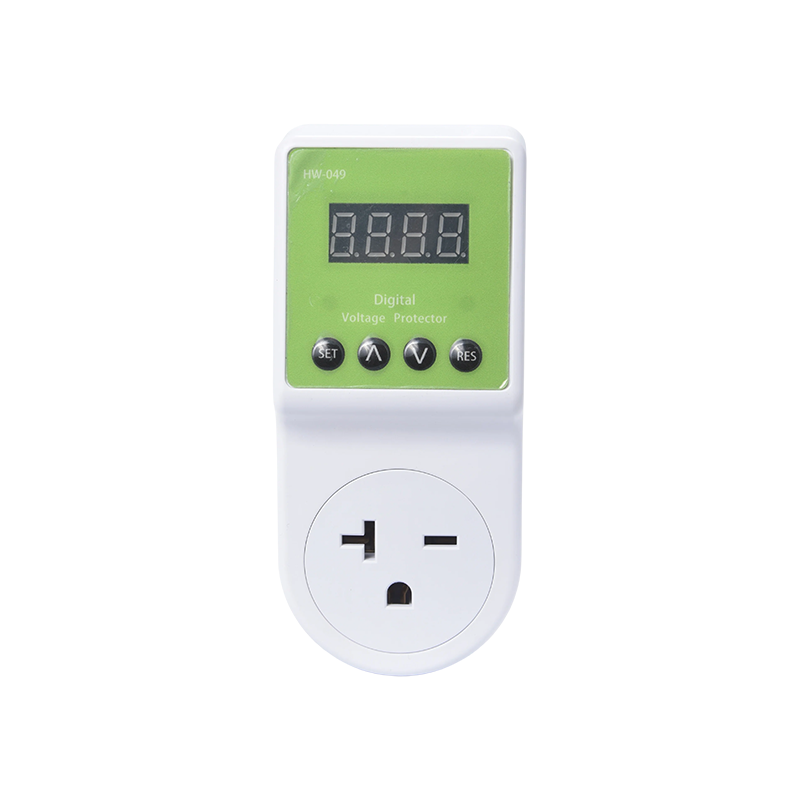

ตัวป้องกันแรงดันไฟฟ้าแบบปลั๊กอิน ณ จุดใช้งาน

สำหรับเครื่องใช้ไฟฟ้าส่วนบุคคลที่มีมูลค่าสูง เช่น ตู้เย็นอัจฉริยะ เครื่องซักผ้า และเตาอบไมโครเวฟ ตัวป้องกัน ณ จุดใช้งานมอบโซลูชัน Plug-และ-Play ที่มีประสิทธิภาพสูง อุปกรณ์ขนาดกะทัดรัดเหล่านี้เสียบเข้ากับเต้ารับ NEMA 5-15R หรือ 5-20R มาตรฐานโดยตรง จากนั้นให้ต่อเครื่องเข้ากับเต้ารับไฟฟ้าออกของอุปกรณ์ป้องกันโดยตรง อุปกรณ์เหล่านี้มักจะมีเวลาหน่วงที่ผู้ใช้ตั้งโปรแกรมได้และจอแสดงผลดิจิตอลที่ชัดเจนซึ่งแสดงแรงดันและกระแสแบบเรียลไทม์ ทำให้ผู้ใช้สามารถตรวจสอบสภาพของเส้นได้ในพริบตา

รีเลย์ตรวจสอบแรงดันไฟฟ้าทั้งบ้านแบบติดตั้งบนแผง

เพื่อรักษาความปลอดภัยให้กับสถานที่หรือที่อยู่อาศัยทั้งหมด รีเลย์ตรวจสอบแรงดันไฟฟ้าแบบหลายเฟสแบบติดตั้งบนแผงได้รับการติดตั้งติดกับแผงไฟฟ้าหลักโดยตรง อุปกรณ์ระดับอุตสาหกรรมเหล่านี้จะตรวจสอบแรงดันไฟฟ้าของสายขาเข้าและควบคุมคอนแทคเตอร์แม่เหล็กที่มีกำลังไฟสูงและมีความทนทานสูง

เมื่อแรงดันไฟฟ้าที่เข้ามาจากอาคารเปลี่ยนแปลงไปนอกพารามิเตอร์ที่กำหนด รีเลย์ตรวจสอบจะตัดกระแสไฟที่คอยล์ของคอนแทคเตอร์ และจะตัดการเชื่อมต่อแผงไฟฟ้าทั้งหมดออกจากโครงข่ายไฟฟ้าทันที แนะนำให้ใช้การกำหนดค่านี้เป็นอย่างยิ่งสำหรับสถานที่ที่เสี่ยงต่อการเกิดพายุบ่อยครั้ง ไฟดับ หรือโครงสร้างพื้นฐานกริดที่มีความผันแปรสูง อุปกรณ์ป้องกันทั้งบ้านจะต้องติดตั้งโดยช่างไฟฟ้าที่มีใบอนุญาต เนื่องจากอุปกรณ์ดังกล่าวเชื่อมต่อโดยตรงกับสายป้อนบริการหลักก่อนเบรกเกอร์วงจรย่อย

มาตรฐานการปฏิบัติตามรหัสไฟฟ้าแห่งชาติ (NEC) และมาตรฐานความปลอดภัย

ฮาร์ดแวร์ป้องกันแรงดันไฟฟ้าใดๆ ที่รวมอยู่ในสายไฟถาวรของอาคารของสหรัฐอเมริกาจะต้องเป็นไปตามรหัสอาคารของท้องถิ่นและระดับชาติ National Electrical Code (NEC) ได้เพิ่มข้อบังคับสำหรับอุปกรณ์คุณภาพไฟฟ้าอย่างต่อเนื่อง เพื่อปรับปรุงความปลอดภัยและปกป้องระบบอาคารจากไฟฟ้าขัดข้อง

1. NEC บทความ 242 (การป้องกันแรงดันไฟฟ้าเกิน): ควบคุมการติดตั้งระบบป้องกันไฟกระชากและการตรวจสอบแรงดันไฟฟ้าที่ถูกต้อง ภายใต้การทำซ้ำล่าสุดของ NEC การป้องกันไฟกระชากทั้งบ้านเป็นสิ่งจำเป็นสำหรับบริการที่อยู่อาศัยใหม่และการอัพเกรดบริการ การรวมระบบตรวจสอบแรงดันไฟฟ้าเกินและต่ำกว่าควบคู่ไปกับการป้องกันไฟกระชากที่จำเป็นทำให้มั่นใจได้ถึงการป้องกันระบบที่ครอบคลุม
2. Underwriters Laboratories (UL) 1449 มาตรฐาน: การรับรองนี้จำเป็นสำหรับอุปกรณ์ใดๆ ที่ให้การป้องกันไฟกระชากแรงดันไฟกระชากชั่วคราว ตรวจสอบให้แน่ใจว่าอุปกรณ์ใดๆ ที่กำหนดเป็นตัวป้องกันแรงดันไฟฟ้ามีรายการ UL 1449 ด้วย เพื่อรับประกันว่าส่วนประกอบป้องกันไฟกระชากภายในสามารถทนต่อแรงดันไฟกระชากชั่วคราวที่รุนแรงได้อย่างปลอดภัย
3. UL 508 (อุปกรณ์ควบคุมอุตสาหกรรม): รีเลย์ตัดการเชื่อมต่อแรงดันไฟฟ้าอัตโนมัติแบบติดตั้งบนแผงควรเป็นไปตามมาตรฐาน UL 508 เพื่อตรวจสอบว่าหน้าสัมผัสสวิตชิ่งภายในสามารถรองรับโหลดอุปนัยและตัวต้านทานกระแสไฟสูงได้อย่างปลอดภัยโดยไม่ต้องมีรูหรือการเชื่อมหน้าสัมผัสก่อนกำหนด

การเลือกอุปกรณ์ที่ได้รับการรับรองโดยห้องปฏิบัติการทดสอบอิสระรับประกันว่าส่วนประกอบทางไฟฟ้าภายในตัวป้องกันถูกสร้างขึ้นโดยใช้เทอร์โมพลาสติกที่หน่วงไฟ และได้รับการจัดอันดับให้อยู่รอดจากกระแสไฟฟ้าขัดข้องที่อาจเกิดขึ้นของระบบไฟฟ้า ในสถานประกอบการเชิงพาณิชย์ การใช้อุปกรณ์ป้องกันที่ไม่ผ่านการรับรองสามารถละเมิดนโยบายการประกันและนำไปสู่ปัญหาการปฏิบัติตามข้อกำหนดด้านความปลอดภัยและอาชีวอนามัย (OSHA) ในระหว่างการตรวจสอบความปลอดภัยทางไฟฟ้าตามปกติ

อ้างอิง

1. สถาบันมาตรฐานแห่งชาติอเมริกัน (ANSI) C84.1-2020: ระบบและอุปกรณ์ไฟฟ้ากำลัง - อัตราแรงดันไฟฟ้า (60 เฮิรตซ์) .

2. สมาคมป้องกันอัคคีภัยแห่งชาติ (NFPA): NFPA 70: รหัสไฟฟ้าแห่งชาติ (NEC) มาตรา 242 และมาตรฐานที่อยู่อาศัยที่เกี่ยวข้อง

3. ห้องปฏิบัติการ Underwriters (UL): มาตรฐาน UL 1449 สำหรับอุปกรณ์ป้องกันไฟกระชาก and มาตรฐาน UL 508 สำหรับอุปกรณ์ควบคุมอุตสาหกรรม .

4. สถาบันวิศวกรไฟฟ้าและอิเล็กทรอนิกส์ (IEEE) Blue Book (Std 1015-2006): แนวทางปฏิบัติที่แนะนำของ IEEE สำหรับการประยุกต์ใช้อิเล็กทรอนิกส์กำลังในระบบไฟฟ้าเชิงพาณิชย์และอุตสาหกรรม .
